Vöru kynning
87WF01G - e GJR2372600R1515 þjónar til að para stjórnunareiningar við stjórnunarherbergið. Það er notað þegar ýta --- hnappinn skipanir á stjórnunareiningarnar eða lampamerkin frá stjórnunareiningum eru fluttar um strætó.
Einingin felur í sér fjórar aðgerðareiningar með þremur inntakum á hnappi og þremur lampaútgangi hvor. Tvær aðgerðareiningar geta í báðum tilvikum verið samtengdar. Slík samsetning gerir einingunni kleift að eiga samskipti við stjórnunareiningar með fjórum inntakum á hnappinum og fjórum lampaútgangi.
Tæknilegar upplýsingar
|
Framleiðsla |
ABB |
|
Líkan |
87wf01g - e |
| Hlutanúmer | GJR2372600R1515 |
|
Lýsing |
Stjórnunarherbergi tengieining |
|
Uppruni |
Sviss/ Þýskaland |
|
Mál |
30*22*5cm |
|
Þyngd |
0,45 kg |
Upplýsingar um vörur
87WF 01 -- E/R1515 Control Room tengieining til að stjórna hlutum hópa og diska, 4fold, lampa framleiðsla 2.4 W eða LED skjá.
Eiginleikar:
87WF01G er hægt að tengja við hvaða multi --- tilgangsvinnslustöð ProControl strætókerfisins. Það felur í sér venjulegt viðmót við ProControl Station strætó.
87WF01G Athugar símskeyti sem berast í gegnum StationBus vegna villu --- Ókeypis flutning út frá jöfnuður þeirra. TelleGRAMS sem send er af einingunni til stöðvarbílsins er úthlutað jöfnuður bita til að tryggja villu --- frjáls flutning.
Fyrir samskipti við stjórnborðið þarf 87WF01G eftirfarandi spennu:
Bandarískt rekstrarspenna +24 v
Skipt innbyrðis í aflgjafa fyrir
US12 ýtahnappur af aðgerðareiningum 1 og 2
US34 ýtahnappur af aðgerðareiningum 3 og 4
Rekstrarspenna US og lampaframleiðslan tengist viðmiðunarleiðaranum Z. Rekstrarspenna UD+ tengist viðmiðunarleiðaranum ZD.Rekstrarspenna US12 og US34 eru stutt --- hringrás ---sönnun með venjulega 100 mA við 24 V og þurfa því aðskildaöryggi.
Rekstrarstillingar:Fjórar aðgerðareiningar 87WF01g geta starfað annað hvort ístakur eða í tvöföldum ham. Skipting milli starfrænaStillingar eru framkvæmdar með rofa.
Einn háttur:Í einni stillingu starfar hver aðgerðareining sérstaklega. Þrírýtahnappur, TX1, TX2 og TX3, og þrír lampar, LX1, LX2 ogLX3, er hægt að tengja við hverja aðgerðareiningu (x=nr.aðgerðareining).
Tvöfaldur háttur:Í tvöföldum ham eru aðgerðareiningar 1 og 2 og/eða 3 og 4samanlagt. Á þennan hátt, fjórða inntak á hnappinum eða fjórðaLAMP framleiðsla er úthlutað til að virka einingar 1 og 3. fjórðaPushutton inntak samsvarar hnappinum inntak T21 og/eðaT41, en fjórða framleiðsla lampa samsvarar lampafköstumL21 og/eða L41 í aðgerðareiningum 2 og 4.

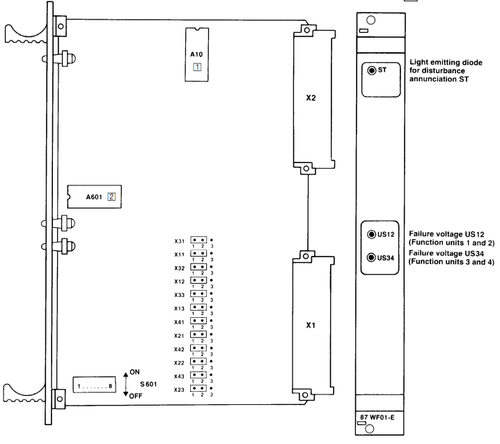

Vélræn hönnun:
Stærð borð: 6 einingar, 1 deild, 160 mm djúp
Tengi: 1 x fyrir stöð --- strætó tengingu,
48 --- stöng, brún tengi tegund f
(tengi x2)
1 x fyrir tengingu stjórnunarherbergis,
32 --- stöng, brún tengi tegund f
(tengi x1)
