AC 800PEC kerfið inniheldur búnað sem uppfyllir krefjandi – og einnig misvísandi – kröfur í ferlistýringu. Það inniheldur mikið úrval af I/O einingum til að mæta öllum kröfum um rafeindastýringu.
Hægt er að tengja hinar ýmsu I/O einingar við AC 800PEC stjórnandann til að mæta flestum sjálfvirknikröfum í:
• Vinnuiðnaður • Orkuvinnsla og dreifing • Flutningur og tog
Eininga, orkusparandi-hönnun AC 800PEC gerir kleift að nota án þvingaðrar kælingar. Einingarnar eru festar á venjulegum DIN teinum og auðvelt er að setja þær upp í dreifðum ferlum. Fjöldi inntengjanlegra I/O kerfa takmarkast aðeins af hámarks tiltækum ljósleiðara-tenglum við örgjörvann (36 tvíátta tenglar ). Það fer eftir frammistöðu sem krafist er, stakir, margir eða óþarfir tvíátta hlekkir eru notaðir á milli eininga. Hver eining samanstendur af vélrænni burðarbúnaði, grunneiningu og stillanlegu setti af undireiningum sem veita nauðsynlegar I/O útstöðvar eða samskiptaviðmót.
AC 800PEC stjórnandi PP D113:
Stýringin samanstendur af lágri-aflrás með miklum áreiðanleika. Hægt er að stilla vélbúnaðinn frjálslega, allt eftir kröfum ferlisins og völdum samskiptum við efri stjórnina. AC 800PEC stjórnunareiningin inniheldur örgjörvann, sjónviðmót við útlæga I/O, fieldbus og tengi við efri stýringu.
AC 800PEC Combi IO UA D149:
Combi IO UA D149 er alhliða fjarstýrt I/O tæki fyrir háhraðaforrit og er hluti af AC 800PEC stýrikerfinu. Það er aðallega notað til að skynja raungildi í hröðum lokuðum-lykkjustýringar- og verndarrásum.
Combi IO samanstendur af grunneiningunni UA D141, sem hægt er að útbúa með staflanlegum I/O töflum eins og:
• Allt að 2 blönduð IO töflur UA D142, hvert um sig
– 16 hröð stafræn inntak / 8 hröð stafræn útgangur
– 6 hröð hliðræn inntak
– 2 hröð hliðræn útgangur.
• Að öðrum kosti: 1 togeiningar DA D143, sem fylgir
– 13 hliðræn inntak með ýmsum fyrirfram ákveðnum eiginleikum
– 18 stafræn inntak sem úthlutað er til ákveðinna vöktunarverkefna.
Til að laga sig að ýmsum spennu- og straumstigum er hægt að sameina Combi IO við lágspennuskilatöflur (allt að 1000 Vrms) og CT/VT undir-borðum.
AC 800PEC mæliviðmót PECMI UA D140:
Mæliviðmótið PECMI veitir há-hraða straum- og spennu-mælitæki sem bætir við Combi IO eininguna.
• Virk stigstærð inntak fyrir allt að 4 straumskynjara (td LEM) eru til staðar
• Inntak fyrir spennuskilatöflur og CT/VT undir-undirtöflur eru fáanlegar.
Til að laga sig að ýmsum spennu- og straumstigum er hægt að sameina PECMI með spennuskilatöflum:
- Spenna allt að 1000 Vrms krefst lágspennuskilar (LVD)
- Hærri spenna allt að 6000 Vrms krefst háspennuskilar (HVD).
Staðlað ABB S800 I/O kerfi:
Fyrir hæg vinnslumerki veitir staðlaða ABB S800 I/Os stórt og sveigjanlegt viðmót með nánast ótakmarkaðan fjölda hliðrænna og stafrænna I/Os.
AC 800PEC INT tengikerfi PV D164:
PEC INT borðið samanstendur af allt að sex sjónrænum einingum með 6 sendi/móttakararásum til að tengjast AC 800PEC stjórnkerfinu og ýmsum breytitegundum, td fyrir beina-kveikjandi púlssendingu til IGCT breyta. Heildar púlsrökfræðin er útfærð í forritanlegri rökfræði (FPGA) á PEC INT borðinu.

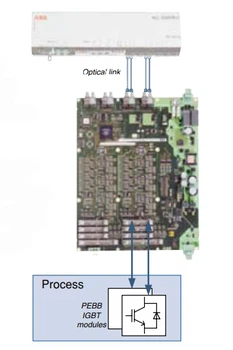

AC 800PEC PEBB tengiborð GD D160 og GD D165:
PEBB tengiborðið er alhliða fjarstýrt I/O tæki fyrir beina akstur tveggja IGBT breyta með allt að 2 x 6 púlsum innan ABB "Power Electronic Building Block (PEBB)".
Það mælir og fylgist einnig með öllum hliðstæðum og stafrænum merkjum frá IGBT breytunum tveimur. Hægt er að keyra sex samhliða IGBT breytum til viðbótar í gegnum framlengingarviðmót.
Hægt er að tengja mæliviðmót, PE C, MI fyrir straum- og spennuskynjara.
PEBB tengi Quad GD D165 er hægt að nota sem annan alhliða fjarstýrðan I/O tæki til að keyra allt að fjórar IGBT brýr með allt að 4 x 6 púlsum innan "Power Electronic Building Block (PEBB)".
