Vörukynning
Forskriftir færibreytur
|
Framleiðsla |
Allen-Bradley |
|
Fyrirmynd |
1756-PSCA2 |
|
Lýsing |
Óþarfi aflgjafi undirvagns millistykki |
| Rafmagnstengisnúra | Tengdu óþarfa aflgjafa í gegnum 1756-CPR2 |
|
Uppruni |
Bandaríkin |
|
Stærð |
20*15*10 cm |
|
Þyngd |
0,8 kg |
Einkenni óþarfa aflgjafaeiningarinnar
Hönnun óvirkrar millistykkis
1756-PSCA2 óþarfi aflgjafa undirvagns millistykki tekur upp óvirka hönnun (óvirka hönnun), án virkra rafeindaíhluta inni. Þetta dregur að vissu leyti úr bilunarpunktum í orkudreifingarferlinu og eykur heildaráreiðanleika kerfisins.
Óþarfi aflgjafa samþættingargeta
1756-PSCA2 óþarfi aflgjafar undirvagns millistykki getur samtímis tekið á móti inntak frá tveimur óþarfi aflgjafa (styður AC/DC blandaðar samsetningar) og samþætt þær í einn útgang sem er tengdur við bakhlið undirvagnsins. Þessi hönnun gerir báðum aflgjafanum kleift að deila álagsstraumnum og þegar ein aflgjafinn bilar getur hinn sjálfkrafa tekið á sig allt álagið.
Stöðluð uppsetningarstaða
1756-PSCA2 óþarfi aflgjafa undirvagns millistykki er fest á vinstri hlið undirvagnsins og er sett upp lárétt, í samvinnu við 1756-CPR2 snúrur til að ná staðlaðri tengingu við aflgjafa. Sameinuð uppsetningarstaða hjálpar til við að einfalda raflögn kerfisins og viðhaldsferla.
Stuðningur við margar spennubrautir
Styður allar staðlaðar spennubrautir sem ControlLogix kerfið krefst: 1,2V, 3,3V, 5,1V og 24V DC, uppfyllir aflgjafakröfur mismunandi eininga.
Aðlögunarhæfni iðnaðarumhverfis
Hefur breitt rekstrarhitasvið (0-60 gráður) og-titringsvörn, höggvörn, hentugur fyrir dæmigerð iðnaðar sjálfvirkniumhverfi. Á sama tíma er það vottað af ATEX/IECEx, sem leyfir notkun á sérstökum hættusvæðum.
Stöðuvísunaraðgerð
Einingin er búin rafstöðuljósi, sem auðveldar-starfsmönnum á staðnum að ákvarða vinnustöðu raforkukerfisins fljótt.

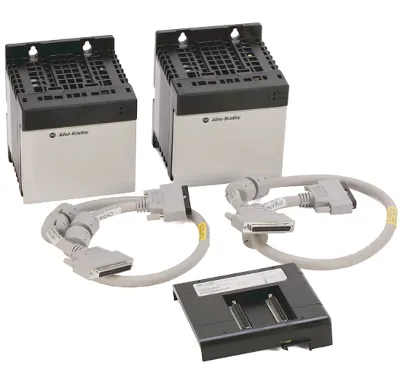

Uppsetningaraðferð
Að setja upp 1756-PSCA2 þarf venjulega eftirfarandi skref:
Slökkt-uppsetning: Gakktu úr skugga um að stjórnskápurinn sé í slökktu-ástandi.
Veldu staðsetning fyrir óþarfa aflgjafa (venjulega vinstra megin á rekkanum)
Stilltu 1756-PSCA2 lóðrétt eða lárétt við straumbreytaraufina á bakhliðinni.
Notaðu 1756-CPR2 gagnatengisnúruna til að tengjast tveimur óþarfa aflgjafa.
Staðfestu að jarðtenging og raflögn séu í góðu ástandi.
1756-CPR2 er sérstakur tengisnúra fyrir óþarfa aflgjafa. Það er notað til að tengja óþarfa aflgjafa við 1756-PSCA2, sem gerir úttak aflgjafanna tveggja kleift að safna saman af millistykkinu á aðalaflslóðina.
Algengar spurningar
Allt sem viðskiptavinir þurfa að vita
Q1: Umhverfiskröfur skáps
A: Þegar 1756-PSCA2 er sett upp, ætti að halda innra hluta stjórnskápsins hreinu og útbúinn með viðeigandi loftræstingu eða kælingu til að koma í veg fyrir að umhverfishiti fari yfir uppgefið rekstrarsvið.
Spurning 2: Hvaða gerðir óþarfa aflgjafa styður þessi eining?
A: 1756-PSCA2 er sérstaklega hannað til að nota með 1756-PA75R (AC óþarfi aflgjafi, 85-264VAC inntak) og 1756-PB75R (DC óþarfi aflgjafi, 19-32VDC inntak). Þessum tveimur gerðum er hægt að blanda saman. Til dæmis er hægt að tengja AC aflgjafa og DC aflgjafa samtímis.
Q3: Styður þessi eining heitskipti?
A: 1756-PSCA2 sjálfur er óvirkur millistykki og ekki er mælt með því að framkvæma ísetningar- eða fjarlægingaraðgerðir á meðan kveikt er á tækinu. Þrátt fyrir að óþarfa aflgjafahönnun gerir kleift að skipta um aflgjafa á netinu, þá þarf venjulega að slökkva á kerfinu til að skipta um millistykki.
Q4: Styður þessi eining stækkunarstöðvar (RTB)?
A: 1756-PSCA2 styður 3 losanlegar tengiblokkir (RTB). Valfrjálsar gerðir innihalda 1756-TBSH (gormklemmugerð) eða 1756-TBNH (gerð skrúfaklemma), sem auðvelda raflögn og viðhald á staðnum.
